Tendeur de perche pour porteuse diamètre 48,3mm LEB 916

Ref. TENDEUR-LEB-916 TENDEUR-LEB-916 TENDEUR-LEB-916

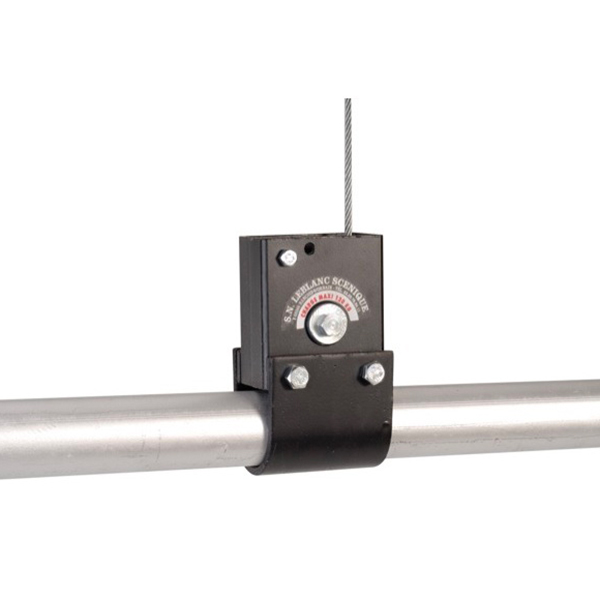

Tendeur de perche pour porteuse diamètre 48,3mm LEB 916

Les +

  • Montage rapide
  • Réglage précis
  • Fiabilité de l'accroche
  • Fabrication française
186,25 € HT
223,50 € TTC
Quantité
Ajouter au panier Comparer

Paiements en ligne 100% sécurisés

Remise web supplémentaire

Livraisons rapides 24/48H

2 points de retraits en Ile de France

Entreprise Familiale Française

Voir toute notre sélection : Tendeur spécifique Voir toute notre sélection : Tendeur spécifique

Description :

Le tendeur LEB 916 permet de régler l’altimétrie d’une porteuse.
Liaison entre le câble acier et la porteuse, il se monte et démonte ultra-rapidement.

Le tendeur LEB 916 est composé de 6 parties :

Le boitier est un tube rectangulaire contenant :
Un axe, des entretoises, un cliquet et une roue à rochet.
L’étrier est la partie arrondie où vient se placer la porteuse.
L’axe est la partie qui permet d’avoir l’empilement du câble.
Les entretoises sont des pièces rigides qui en relient deux autres et les maintiennent dans un écartement fixe.
Le cliquet est un mécanisme qui empêche de revenir en arrière.
La roue à rochet permet le réglage.

La charge en traction est de 150 daN

Les recommandations :

Montage du fil acier :
Engager le fil acier dans le trou situé dans l’axe (2).
A l’aide d’une clé 6 pans, serrer la vis pression (6) en bout de l’axe (2).

Aligner la porteuse :
A l’aide d’une clé à pipe de 8, démonter l’écrou frein et la vis (1).
A l’aide d’une clé à pipe de 13 :
tourner l’axe (2) dans le sens M pour remonter la porteuse
tourner l’axe (2) dans le sens D pour redescendre la porteuse en ayant au préalable tourner vers M afin de soulager le cliquet (3) avec le doigt.
il doit toujours y avoir 2 tours de garde au minimum de fil acier sur l’axe (2).
Remonter la vis et l’écrou frein (1).

Déséquiper :
A l’aide d’une clé à pipe de 13, démonter les 2 boulons (4) et l’étrier (5).


Caractéristiques :

Couleur : Noir
Diamètre : ø 4 mm
Poids (net) :
Dimensions (hors emballage) : Longueur : 14,50 cm - Largeur : 9,00 cm - Hauteur/Epaisseur/Profondeur : 7,50 cm


Documentations :

Documentation technique
