Quelques règles de câblage pour diminuer le niveau de parasites :

1/ La longueur du câblage entre le transformateur et la lampe doit être courte. Attention cependant à garder une distance minimum entre la lampe et le transformateur de 20 cm de façon à éviter que la chaleur dégagée par la lampe ne perturbe le fonctionnement du projecteur.

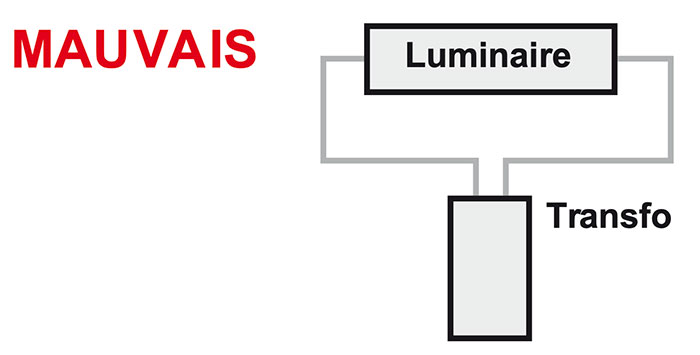

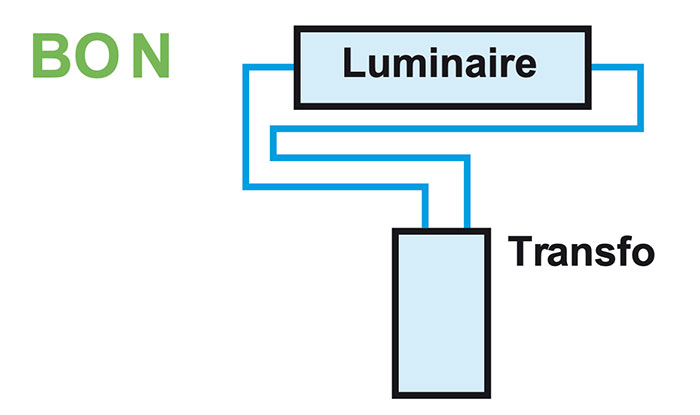

2/ Lorsque l’on doit câbler avec deux fils de longueur importante, il faut veiller à ce que la surface délimitée par ces deux fils soit la plus faible possible. Il est souhaitable que ces deux fils soient les plus proches possible (voir schéma ci-dessous).

3/ La longueur totale du câblage doit être inférieure à 2 mètres. En effet, plus la longueur augmente, plus le niveau de perturbation augmente.

4/ Il est souhaitable d’éloigner autant que possible le transformateur et les câbles de toute partie métallique reliée à la terre.

5/ Les câbles primaires et secondaires ne doivent pas se croiser.

Principe de câblage T105/12E11 :
