Systèmes d’assemblage des structures scéniques

Jonctions coniques

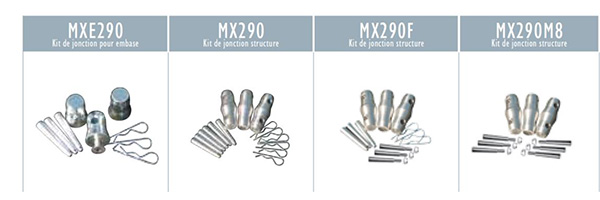

L’assemblage par manchon conique rigide qui est fixé avec une goupille conique dans les manchons soudés aux extrémités des membrures des structures. Les goupilles coniques sont exposées à la force de cisaillement limitant le moment de flexion admissible par une poutre.
La goupille conique a un sens d’insertion à respecter, le diamètre le plus grand étant dirigé vers l’extérieur de la structure, alors que le plus petit est dirigé vers l’intérieur de la structure.

L’immobilisation de la goupille peut être réalisée par goupille BETA ou par goupille filetée M8.

Les sections EX, FX, SX290/390, SZ290, SC300/390, SR5030, SR6043, STP500 sont assemblées par jonctions coniques taille 50.

Avantages :
- Système universel.
- Alignement exact des éléments.
- Montage très rapide et simple.
- La connexion est 100% rigide.
- La longueur d’installation est égale à la longueur de la structure.
- Compensation de l’usure dans les trous coniques des manchons par le cône des goupilles.
- Les éléments de connexion ne sont pas facilement endommagés et sont faciles à remplacer.

Jonctions à chapes et goupilles cylindriques

La chape « femelle » est reliée à la chape « mâle » via une goupille cylindrique.
C’est un type de connexion plus robuste que la goupille conique.
Les goupilles cylindriques sont exposées à la force de cisaillement limitant le moment de flexion admissible par une poutre.

Les sections SC500, ST500, SR8050 sont assemblées par chapes male/femelle et goupilles cylindriques ø25.

Avantages :
- Peu de pièces à assembler
- Resistance au cisaillement forte
- Montage simple et rapide.

Images et Textes : ASD Alu Soudure Diffusion®
